Dipl.-Ing. Herbert Trauernicht, Gebäudemesstechnik


 Foto-Wettbewerb 2005 zum Thema Luftdichtheit


Beim Thema Luftdichtheit wird oft zu wenig geplant und zu viel "gebastelt". Die technischen Lösungen bieten oft Grund zum Schmunzeln - allerdings nur für den nicht betroffenen Betrachter. Mit diesem Foto-Wettbewerb habe ich im Jahr 2005 Gelegenheit gegeben, "interessante" Situationen/Lösungen/Unlösungen/Kuriositäten zu veröffentlichen.  (siehe Luftdicht-News 25-2005). Vielen Dank für die zahlreichen Einsendungen und Stimmen! Die Gewinner haben als Preis je einen Lüftungstrainer erhalten.

Das Ergebnis der Abstimmung können Sie auf folgender Seite sehen: Ergebnis Fotowettbewerb 2005

Nr.

Foto

Kommentar

Einsender

1

"Fragwürdige Materialkonstellation mit Einsatz des Allheilmittels Bauschaum."

Ob hier die Luftdichtheit hergestellt ist?

 Beispiel

2

Mäusefraßoder geplant?
Wandaschlüsse keilförmig von 300 bis 0 mm, ohne Wärmedämmung

Dieter Haller

Haller Wärmeschutz GmbH
Rheinstraße 23
76694 Forst

3

dto.

Dieter Haller

Haller Wärmeschutz GmbH
Rheinstraße 23
76694 Forst

4

Dauerhaft zuverlässig luftdicht?

Wer`s glaubt!

Dieter Haller

Haller Wärmeschutz GmbH
Rheinstraße 23
76694 Forst

5

Schlimme
PACHWORK-TECHNIK am PASSIV-HAUS

Dieter Haller

Haller Wärmeschutz GmbH
Rheinstraße 23
76694 Forst

6

Schlimme
PACHWORK-TECHNIK am PASSIV-HAUS

Dieter Haller

Haller Wärmeschutz GmbH
Rheinstraße 23
76694 Forst

7

Schlimme
PACHWORK-TECHNIK am PASSIV-HAUS

Dieter Haller

Haller Wärmeschutz GmbH
Rheinstraße 23
76694 Forst

8

Schlimme
PACHWORK-TECHNIK am PASSIV-HAUS

Dieter Haller

Haller Wärmeschutz GmbH
Rheinstraße 23
76694 Forst

9

"..."

10

Das Bild zeigt eine Vorwandinstallation einer WC-Anlage. Bei der Blower-Door-Messung habe ich mittels Thermoanemometer
eine Luftgeschwindigkeit von ca. 6m/s (entspr. ca. 21,5 km/h) bei konstantem Unterdruck von 50 Pa im Haus gemessen.

daniel jung
   jung - gesellschaft für bauen und wohnen mbh
   thermografie & blower-door-messungen

   grosse venedig 31
   31134 hildesheim

11

Foto zum Motto "wenig geplant und zu viel gebastelt".

Ing. Olaf Ehritt
Ingenieur Union Schwerin

Fritz-Reuter-Str. 45

19053 Schwerin

12

Foto zum Motto "wenig geplant und zu viel gebastelt".

Ing. Olaf Ehritt
Ingenieur Union Schwerin

Fritz-Reuter-Str. 45

19053 Schwerin

13

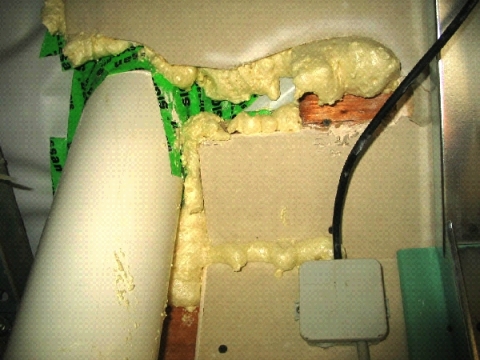

Foto zum Motto "wenig geplant und zu viel gebastelt".

Ing. Olaf Ehritt
Ingenieur Union Schwerin

Fritz-Reuter-Str. 45

19053 Schwerin

14

Foto zum Motto "wenig geplant und zu viel gebastelt".

Ing. Olaf Ehritt
Ingenieur Union Schwerin

Fritz-Reuter-Str. 45

19053 Schwerin

15

"Ein kleiner Spalt..."

Neumann Gebäudediagnose

Schniewindstraße 2

48619 Heek

 16

"Sauberer Abzug"

 Neumann Gebäudediagnose

Schniewindstraße 2

48619 Heek

17

"Pril-Landschaft hinter der Rigipsverkleidung"


Thermografie bei 50 Pa Unterdruck

Jürgen Tietke
Technisches Büro Thermografie
Gaußstraße 19
30167 Hannover

18

Ergebenis 1,8

Ergebenis 0,3

Positiv!

"Vor und nach dem Abdichten der Außenwandsteckdosen"

Ein Bauherr aus Hamburg

 19

Meteodaten: Aussentemperatur: + 5 °C, Bedeckter Himmel, keine Wind

Ansicht Velux-Dachflächenfenster gegen Norden mit Normaldruck

Ing.büro für Hoch- und Tiefbau

20

Ansicht Schrägdach mit Velux-Dachfenster und Kniestock mit Unterdruck

Ing.büro für Hoch- und Tiefbau

 21

"Natürliche Lüftung im Bad"

Dipl.- Ing. Architekt H. Hegeler

 22

Die Abdichtung eines dezentralen Lüftungsgerätes.
Der Wille war da...

Ingenieurbüro Schletter
Energieberatung *
Blower-Door *
Thermographie

Erdinger Str. 5
85457 Wörth

 23

„Basteln statt planen“

Holzbalkenkonstruktion einer Gaube mit Anschluss der Dachschräge:

Versuch der Herstellung der Luftdichtheit!

Energie-Spar-Beratung Wenzel
Gebäude-Energieberatung und –Diagnostik

Berliner-Straße 8
95138 Bad Steben

24

 dto.

Energie-Spar-Beratung Wenzel
Gebäude-Energieberatung und –Diagnostik

Berliner-Straße 8
95138 Bad Steben

 25

"Bauschaum – die unendliche Geschichte!"

Versuch der Herstellung eines Wandanschlusses der, zwischen den Sparren eingebauten, luftdichten Folie.

Energie-Spar-Beratung Wenzel
Gebäude-Energieberatung und –Diagnostik

Berliner-Straße 8
95138 Bad Steben

 26

"Bauschaum – die unendliche Geschichte!"

Energie-Spar-Beratung Wenzel
Gebäude-Energieberatung und –Diagnostik

Berliner-Straße 8
95138 Bad Steben

27

„Gute Nacht – und kühle Träume!“

Dachfenster mit darunter befindlichem Gästebett.

Die Wechsel um das Dachfenster waren nicht mit Wärmedämmung versehen, die luftdichte Folie nicht fachgerecht verklebt!

Außentemperatur: - 6°C

Minimale Innentemperatur: - 2°C

Energie-Spar-Beratung Wenzel
Gebäude-Energieberatung und –Diagnostik

Straße des Friedens 14
07366 Blankenstein

Einsendeschluss war 31.7.2005
