 CO2-Monitor: Die "LED"-Anzeige gegen schlechte Luft


Eine gute Raumluftqualität in Büros und Klassenräumen ist ein wichtiger Faktor, um ein effektives Arbeiten und Lernen zu garantieren. Bereits ab einem Kohlendioxidgehalt von 1500ppm treten Müdigkeitserscheinungen auf. Andererseits führt zu häufiges Lüften zu unnötigen Wärmeverlusten.

Um ein optimales Lüftungsverhalten zu garantieren, ist es daher wichtig den Grad der Raumluftqualität zu kennen. Mit Hilfe eines sog. "CO2-Monitors" ist es möglich den Grad der Raumluftqualität visuell anzuzeigen. Der CO2-Monitor erfasst den CO2-Gehalt der Raumluft. Durch eine einzige Mehrfarben-LED wir der Grad der Raumluftqualität - von "sehr gut" bis "schlecht" - angezeigt.

Beim CO2-Monitor haben Sie auf einen Blick eine aussagekräftige Information über die Luftqualität in Ihrem Raum.



Indikator LED

ppm CO2

Luftqualität

Lüftungsbedarf

Grün dauernd

0 - 800

sehr gut

-

Grün blinkend

800 - 1200

gut

tief

Orange blinkend

1200 - 1800

genügend

mittel

Rot blinkend

1800 - 2500

ungenügend

hoch

Rot dauernd

> 2500

schlecht

sehr hoch

Damit kann der Benutzer das optimale Lüftungsverhalten bestimmen. Dies garantiert nicht nur eine konstant gute Raumluftqualität, sondern senkt die Wärmeenergiekosten erheblich.

Luftqualität auf einen Blick!

  • CO2-Konzentration als Indikator für Raumluftbelastung
  • Computerinterface RS232 möglich
  • Analogausgang (0-5V) für SPS / Lüftungssteuerung / Kippfensterautomatik
  • LED Indikator in 5 Stufen als Unterstützung für manuelle Raumlüftung

Technische Daten CO2-Monitor

Messprinzip: Physikalisch (IR-Absorption durch CO2)
Genauigkeit: 5% d. Messwerts +/- 150 PPM
Eichintervall: 5 Jahre (bei normalen Wohnbedingungen)
Messbereich: 0 - 5000 ppm CO2 (analog 0-5V), 0-10'000 ppm CO2 Digital
Anzeige: LED Indikator in 5 Stufen
Abmessungen: 70x76x27mm
Stromversorgung: von extern 7..15 VDC 0.2A
Schnittstelle: RS232 2400 baud text out
Analogausgang (z.B. SPS Interface): 0-5V entspricht 0-5000 ppm CO2
Betriebsbedingungen: Umgebungstemperatur: 10 - 35 °C
Rel. Luftfeuchtigkeit: 0 - 95% (nicht kondensierend)

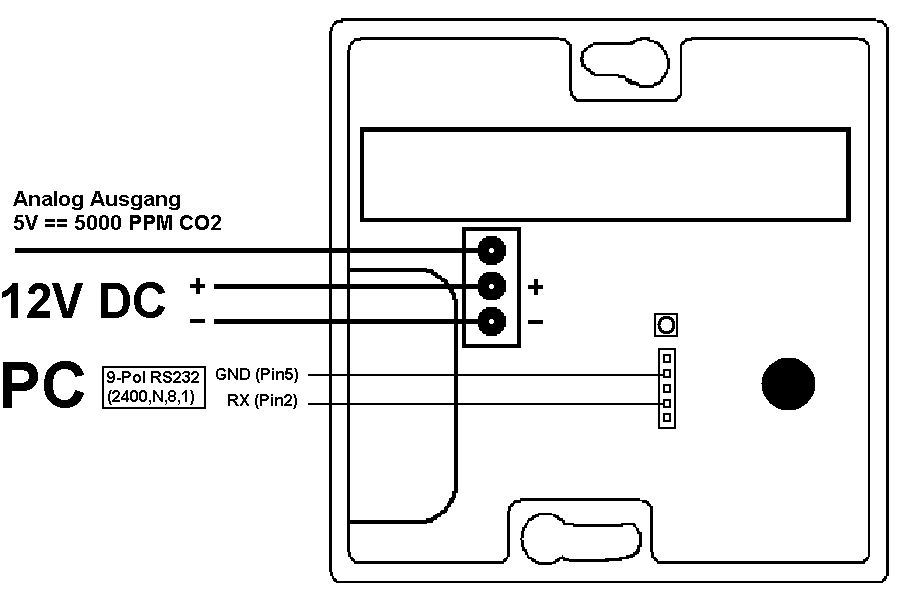

Anschlussplan:

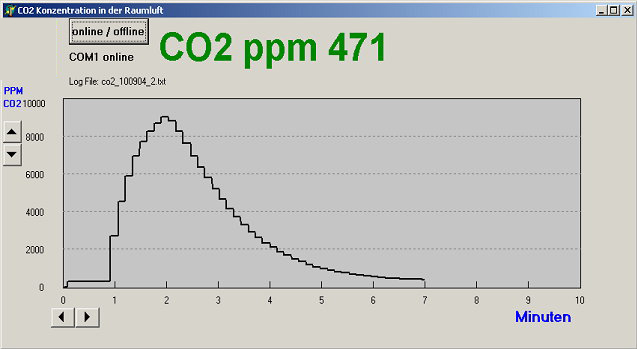

Screenshot der Visualisierungs-Software "CO2LOG.EXE", die Sie weiter unten downloaden können:

Preis:

CO2 Monitor-Kit:   353,-  + Versandkosten 7,-  + Mwst.

Das CO2 Monitor-Kit umfasst folgende Komponenten:

  • CO2-Monitor wie oben beschrieben
  • angeschlossenes Steckernetzteil

Wenn Sie weitergehende Informationen wünschen oder den CO2-Monitor bestellen möchten, schreiben Sie mir bitte eine E-Mail htrauernicht@luftdicht.de .

Anwender- Information: Dieses Gerät wirkt unterstützend bei der Erhaltung der Luftqualität in Räumen mit erhöhter Personen-Belastung und darf nicht für sicherheitsrelevante Überwachungsaufgaben eingesetzt werden. Dieses Gerät ist nicht geeignet für die Überwachung der Aussenluft-Qualität (Umwelt-Monitoring).

Hinweis: Eine Software zur Visualisierung und Data-Logging (nur Windows) steht zur Verfügung. Ein COM-Kabel (RS232) gehört nicht zum Lieferumfang. Es kann nach dem obendargestellten Anschlussplan selbst hergestellt werden.
Die Software bitte hier downloaden:
CO2-Monitor-Dateien:
ZIP-Datei  oder Selbstentpackende EXE-Datei
